水力旋流器工作原理,及旋流器原理图

时间:2019-05-16来源:海王科技浏览次数:

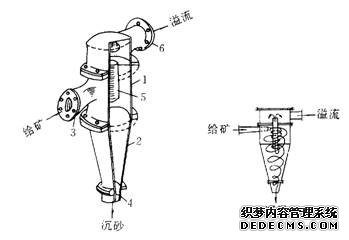

水力旋流器结构:水力旋流器上部是一个中空的圆柱体,下部是一个与圆柱体相通的倒锥体,二者组成水力旋流器的作业简体。圆柱形筒体上端切向装有给矿管,顶部装有溢流管及溢流导管。在圆锥形筒体底部有沉砂口。各部分之间用法兰盘及螺钉衔接。给矿口、筒体和沉砂口一般衬有橡胶、聚氨酯、碳化硅或辉绿岩铸石,以便减少磨损并在磨损后更换。

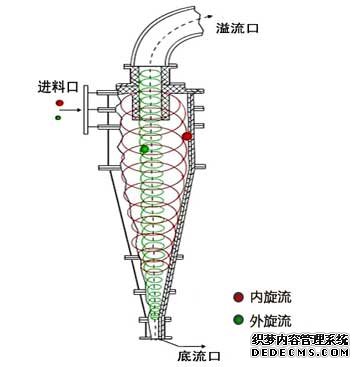

旋流器原理图:

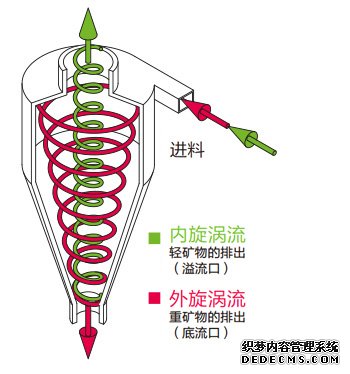

水力旋流器的作业原理:使用强力的离心力来完成混合物在高速旋转下的别离。例如经典的静态式水力旋流器,使用外部压力把进料混合物以较大的速度推入旋流器内部,因为该混合物是顺着旋流器的切向运动的,这将促进液体沿筒壁作旋转运动,一般把这种运动称为外旋流。外旋流中的颗粒受到离心力效果,如果它的密度大于四周液体的密度,它所受的离心力就越来越大,一旦离心力大于因运动所产生的液体阻力,颗粒就会克服这一阻力向器壁方向移动,与周围液体别离,抵达器壁邻近的颗粒受到旋流器上方液体推进,沿器壁向下运动,抵达底流口邻近聚集成为稠化度较高的悬浮液,从底流口排出。别离后的液体旋转向下继续运动,进入圆锥段后,因旋液别离器的内径逐步缩小,液体旋转速度加速。因为液体在产生涡流时沿径向方向的压力散布不均,越接近轴线的当地越小而至轴线时趋近于零,成为低压区甚至为真空区,导致液体趋向于轴线方向移动。一起,因为旋液别离器底流口大大缩小,液体无法迅速从底流口排出,而旋流腔顶盖中央的溢流口,因为处于低压区而使一部分液体向其移动,因而构成向上的旋转运动,并从溢流口排出。

 水力旋流器在选矿中首要用于:①重介质旋流器是常见的重介质分选设备。②在磨矿回路中作为分级设备,尤其是作为细磨的分级设备。③对矿浆进行脱泥、浓缩。
